メタルシャフト・ロータリー可変抵抗器 10形 金属シャフト


102L-NR
■10mmサイズ
■回転角度:220°
■プリントターミナル
■長寿命(500,000回転)
■全抵抗値:5KΩ

用途/サーボモーター、ラジコン

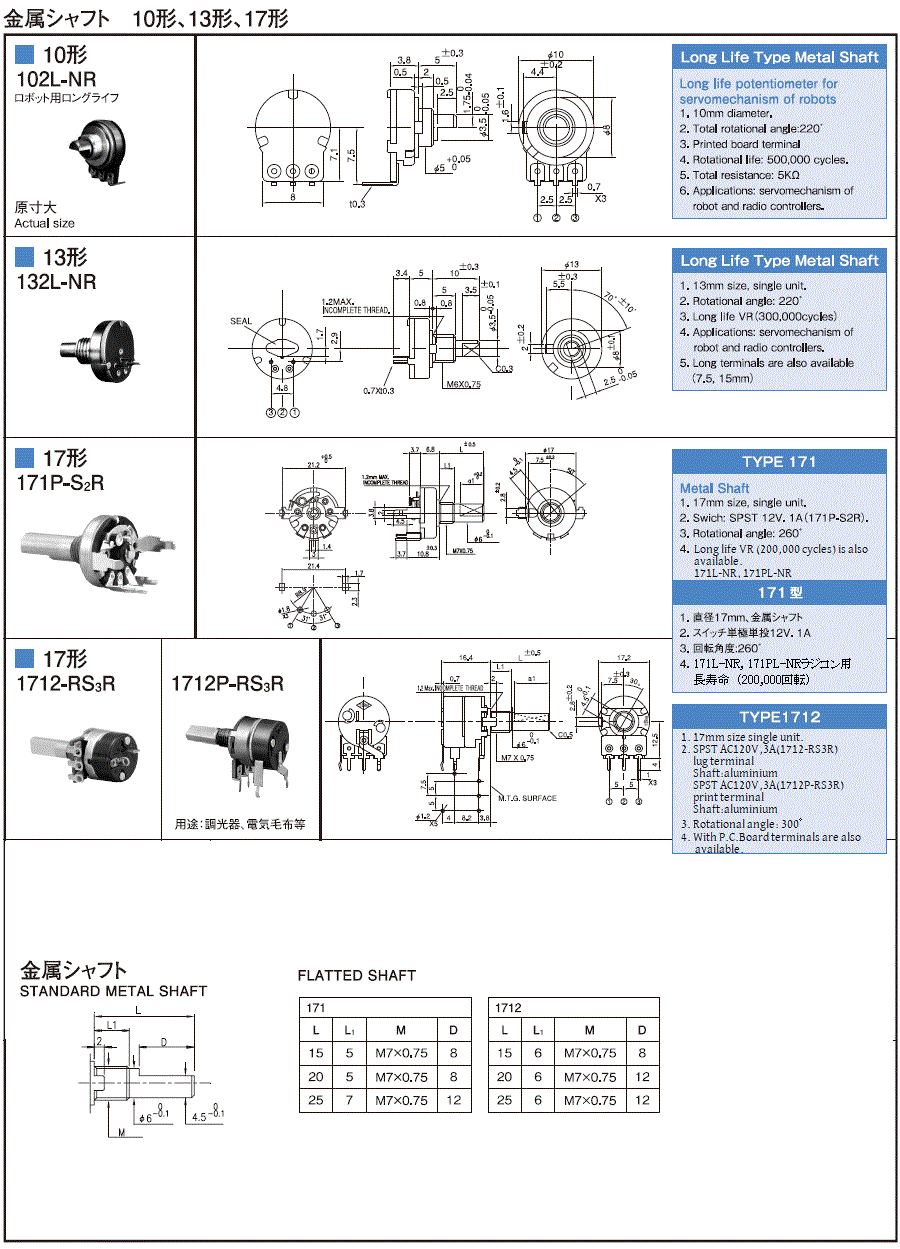

図面


メタルシャフト・ロータリー可変抵抗器 13形 金属シャフト


132L-NR
■13mmサイズ
■回転角度:220°
■長寿命(500,000回転)
■用途:サーボモーター、ラジコン
■シャフト長さ(7.5、15mm)も可
図面


メタルシャフト・ロータリー可変抵抗器 17形 金属シャフト


171P-S2R
■直径17mm、金属シャフト
■スイッチ単極短投12V, 1A
■171L-NRラジコン用
■超寿命 (300,000回転)
図面



1712-RS1R
■直径17mm、金属シャフト
■スイッチ:SPST DC12V, 3A
 (1712-SER)
 SPST AC120V, 1A(1712-RS1R)
 SPST AC120V, 3A(1712-RS3R)
■回転角度:(300°)
■プリントターミナル
■センタータップ(1712T5-NR)
 40%タップ(1712T4-NR)
 60%タップ(1712T6-NR)
 センタークリック(1712PC-NR)
 11デテント(1712PC11-NR)
 21デテント(1712PC21-NR)
図面



1712P-RS3R
■直径17mm、金属シャフト
■スイッチ:SPST DC12V, 3A
 (1712-SER)
 SPST AC120V, 1A(1712-RS1R)
 SPST AC120V, 3A(1712-RS3R)
■回転角度:(300°)
■プリントターミナル
■センタータップ(1712T5-NR)
 40%タップ(1712T4-NR)
 60%タップ(1712T6-NR)
 センタークリック(1712PC-NR)
 11デテント(1712PC11-NR)
 21デテント(1712PC21-NR)

用途/調光器、電気毛布等
図面


メタルシャフト・ロータリー可変抵抗器 24形 金属シャフト


247-8SER
■直径24mm、金属シャフト
■プリントターミナルも可
■スイッチ:247-8SER
 SPST DC125V, 1A
 247-8SFR SPST DC125V, 3A
 247-3SFR SPST DC125V, 3A
■回転角度:(300°)
図面


金属シャフト


図面

シャフト寸法はご希望により作成できますが、
なるべく右記の標準寸法をお選びください。
