スリップリング
スリップリング

薄型スリップリングの6極と11極。

■中空軸にしてありますのでモーターのシャフトを直接差し込んで使えます。
■薄型にするため、導電用の同心円リング(6個)をプリント基板で作りました。
■引き出し線には6色のワイヤーコードを使いローコストにしました。
■接点部には特殊な低抵抗ばね材料に金を厚メッキしてありますので、ビデオカメラやイーサネット(100BASE-TX)の微弱な信号にも対応できます。
■接点オイルには長期回転寿命と始動時ノイズを低減する特殊オイルを採用しました。
■RoHS(ヨーロッパにおける有害物質使用規制)指令に対応しております。
■特許取得しました。第3631990

用途/監視カメラ、テレビ会議、カメラの雲台、ロボットの関節部分、省力機器、搬送機器、医療機器、測定機器、アミューズメント等

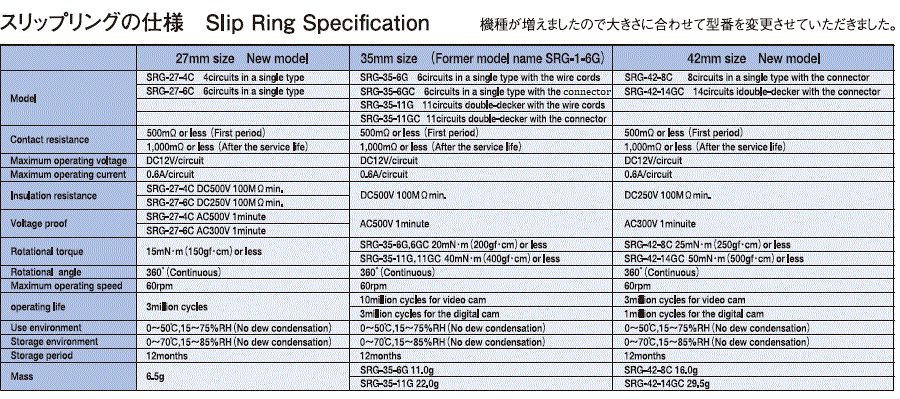

表示

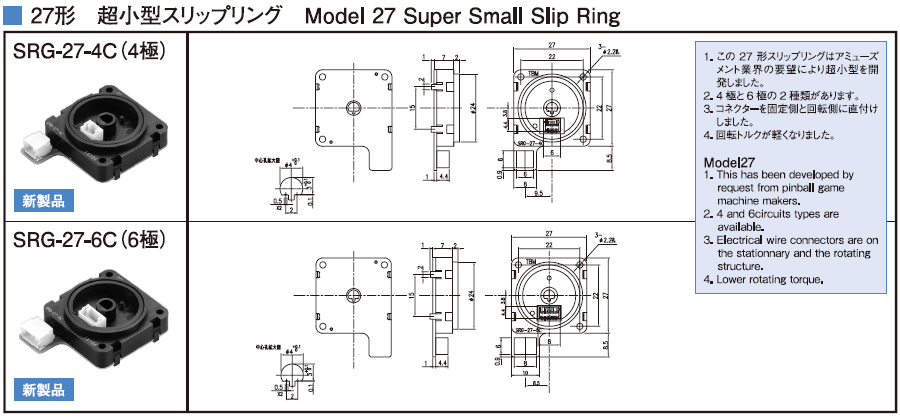

図面


図面



スリップリング
スリップリング
Shopping

薄型スリップリングにコネクター付き新登場。

■中空軸にしてありますのでモーターのシャフトを直接差し込んで使えます。
■薄型にするため、導電用の同心円リング(6個)をプリント基板で作りました。
■引き出し線には6色のワイヤーコードを使いローコストにしました。
■接点部には特殊な低抵抗ばね材料に金を厚メッキしてありますので、ビデオカメラやイーサネット(100BASE-TX)の微弱な信号にも対応できます。
■接点オイルには長期回転寿命と始動時ノイズを低減する特殊オイルを採用しました。
■RoHS(ヨーロッパにおける有害物質使用規制)指令に対応しております。
■特許取得しました。第3631990

用途/監視カメラ、テレビ会議、カメラの雲台、ロボットの関節部分、省力機器、搬送機器、医療機器、測定機器、アミューズメント等

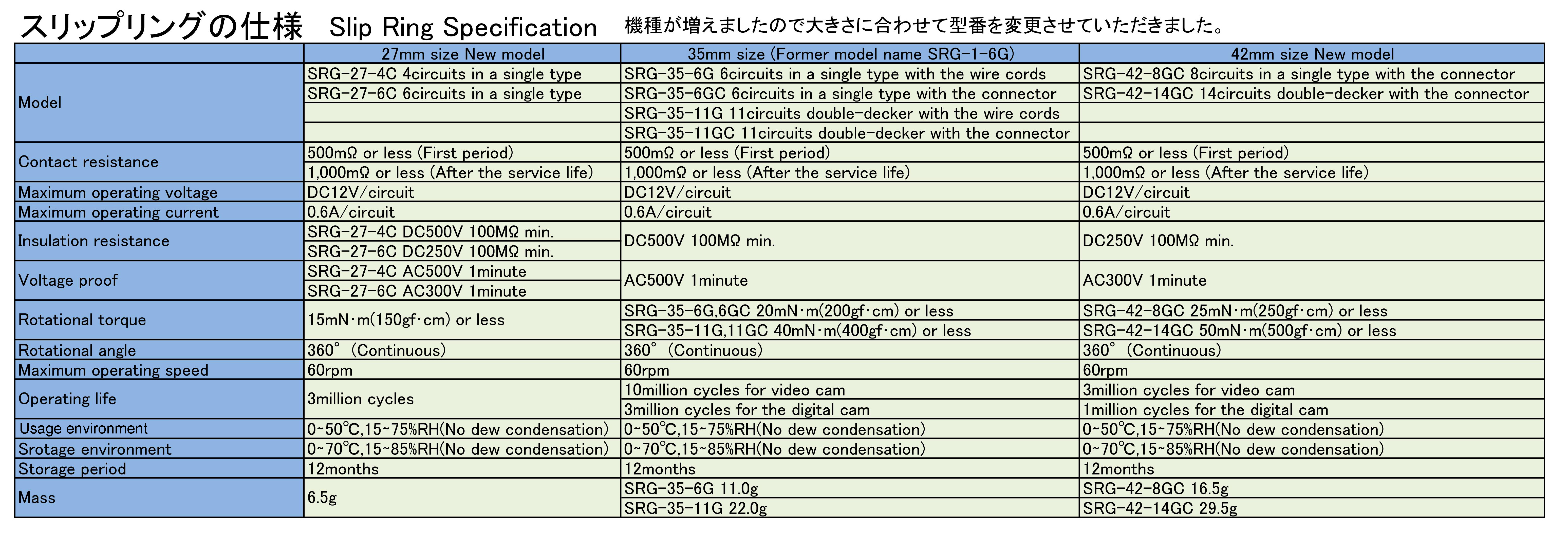

表示
図面


図面



新製品
薄型スリップリングに8極と14極の新型が登場しました。

スリップリング
スリップリング
Shopping
■中空軸にしてありますのでモーターのシャフトを差し込んで使えます。
■薄型にするため、導電用の同心円リング(8個)をプリント基板で作りました。
■引き出し線には8色のワイヤーコードを使いローコストにしました。
■接点部には特殊な低抵抗ばね材料に金をメッキしてありますので、ビデオカメラやイーサネット(100BASE-TX)の微弱な信号にも対応できます。
■接点オイルには長期回転寿命と始動時のノイズを低減、そして80℃の環境に耐えられる特殊オイルを採用しました。
■RoHS指令規制物質対応品
■特許取得しました。第3631990

用途/監視カメラ、テレビ会議、カメラの雲台、ロボットの関節部分、省力機器、搬送機器、医療機器、測定機器、アミューズメント等


表示


図面



   ※1A対応機種、低温対応機もあります。
