一般電気特性と機械特性


電気的特性

公称全抵抗値
500, 1K, 5K, 10K, 50K, 100K, 500K, 1M, 2M(Unit ohms)

全抵抗値許容差
500 Ohms to 1M ohms: ±20%
       2M ohms: ±30%


抵抗変化特性

抵抗変化特性

残留抵抗値

スイッチの接触抵抗値
Less than 50mΩ


回転寿命
15,000 cycle, 300,000 cycles Long Life Type


スイッチ寿命
The contact resistance after 5,000 cycles less than 0.2Ω


摺動雑音
Less than 47mV at DC 20V (except 103-N, 103-S2)
Less than 68mV at DC 20V (103-N, 103-S2)


相互偏差
Tone Control Use ±3dB at 50% rotation
Volume Control Use ±3dB between −40〜0dB
Volume Control of higher grade will be provided upon request.




機械的特性

全回転角度、回転角度、回転止強度

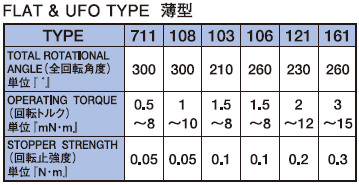

薄型

軸付

移動量、操作力、作動止強度


超薄型スライドタイプ

一般スライドタイプ
