ELECTRICAL CHARACTERISTICS & MECHANICAL


ELECTRICAL CHARACTERISTICS

STANDARD RESISTANCE VALUE
500, 1K, 5K, 10K, 50K, 100K, 500K, 1M, 2M(Unit ohms)

RESISTANCE TOLERANCE
500 Ohms to 1M ohms: ±20%
       2M ohms: ±30%

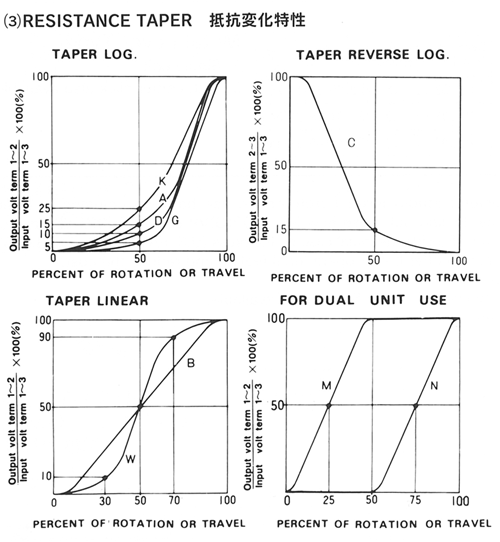

RESISTANCE TAPER

抵抗変化特性

残留抵抗値

SWITCH CONTACT RESISTANCE
Less than 50mΩ


ROTATIONAL (SLIDING) LIFE
15,000 cycle, 300,000 cycles Long Life Type


SWITCH ENDURANCE
The contact resistance after 5,000 cycles less than 0.2Ω


ROTATIONAL (SLIDING) NOIZE
Less than 47mV at DC 20V (except 103-N, 103-S2)
Less than 68mV at DC 20V (103-N, 103-S2)


MATCHING TOLERANCE
Tone Control Use ±3dB at 50% rotation
Volume Control Use ±3dB between −40〜0dB
Volume Control of higher grade will be provided upon request.




MECHANICAL CHARACTERISTICS

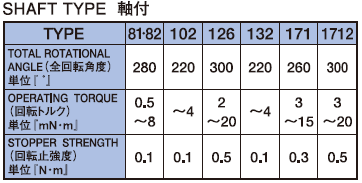

TOTAL ROTATIONAL ANGLE,OPERATING TORQUE,STOPPER STRENGTH


薄型

軸付

TRAVEL,OPERATING FORCE,STOPPER STRENGTH


超薄型スライドタイプ

一般スライドタイプ



スリップリング
パンチルトヘッド(雲台)

フラット・ロータリー可変抵抗器
UFOタイプ・ロータリー可変抵抗器

プラスチックシャフト・ロータリー可変抵抗器
メタルシャフト・ロータリー可変抵抗器

ジョイスティック
スライド可変抵抗器

一般電気特性と機械特性
ご使用上の注意
